Mặt bằng Central Residence: sơ đồ tòa A và layout Gamuda Central Park

Trả lời nhanh về mặt bằng Central Residence – Gamuda Central Park

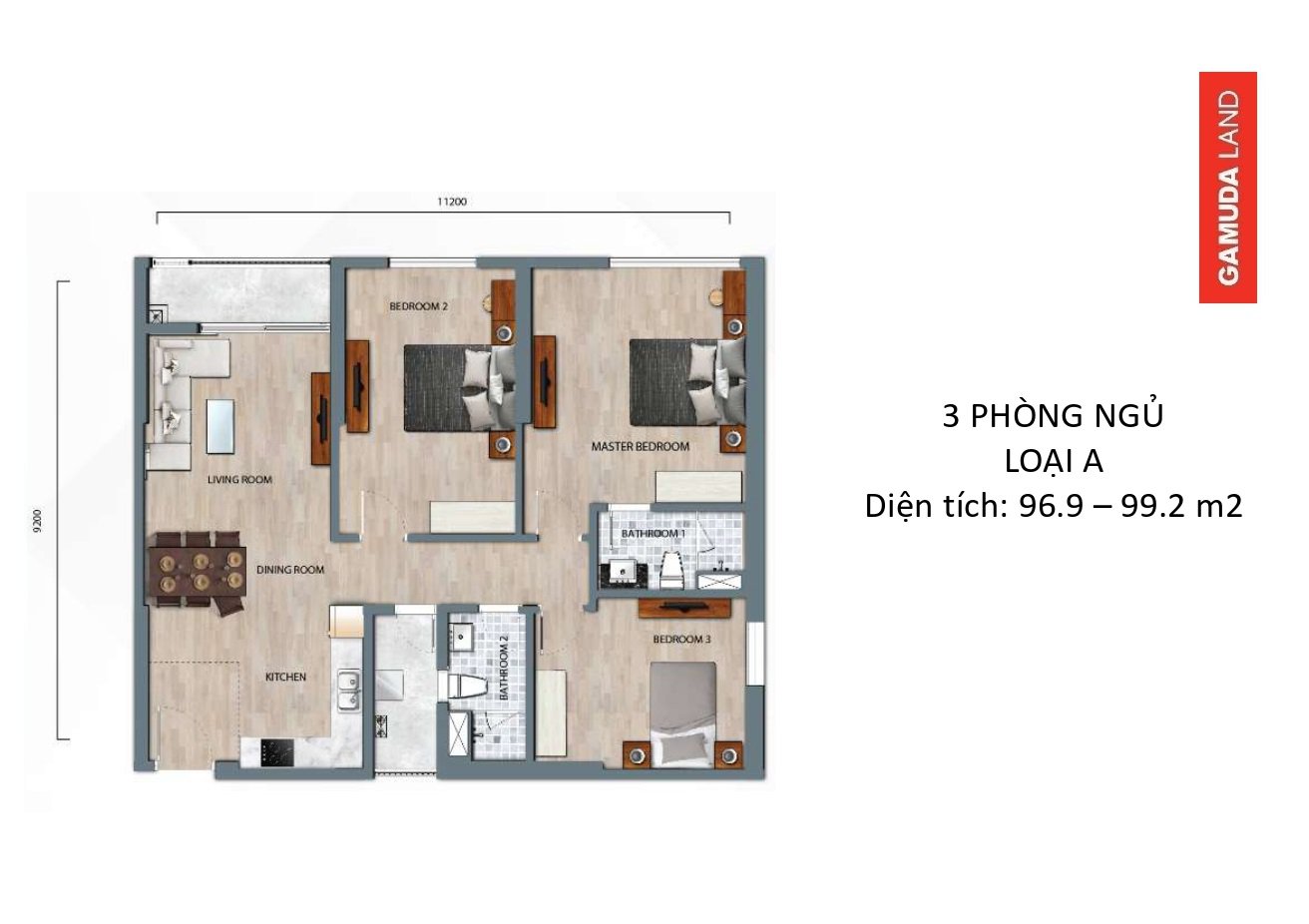

Bộ bản vẽ tham khảo đang có gồm sơ đồ tầng điển hình tòa A, sơ đồ tiện ích và tám layout rời từ Studio đến căn 3 phòng ngủ. Trên sơ đồ tòa A, chú giải diện tích chạy từ Studio 34,6–36,9 m² đến 3PN loại A 96,9–99,2 m². Hồ sơ tổng thầu xác định công trình HH2 gồm ba tháp, khối đế năm tầng và một tầng hầm. Khi đọc một căn, cần nối ký hiệu trên tầng với layout, hướng Bắc và diện tích của đúng phiên bản tài liệu.

Mặt bằng tầng điển hình tòa A Central Residence thể hiện những gì?

Sơ đồ có tiêu đề “A Tower – Mặt bằng tầng điển hình”, bố trí các căn theo ba nhánh quanh khu lõi giao thông. Chú giải phân biệt Studio màu hồng, 1PN màu tím, 2PN màu kem, 3PN màu xanh lam; thang máy, phòng kỹ thuật và hành lang có màu riêng. Đọc phần chú giải trước giúp xác định đúng nhóm căn trên từng nhánh.

Những ký hiệu như ST-A1, 1BR-A2, 2BR-B1 hoặc 3BR-A3 xuất hiện sát đường bao các căn. Chúng giúp nối hình trên tầng với nhóm layout; chưa đủ để tạo một mã căn giao dịch gồm tòa, tầng và số căn. Một bản vẽ ghi tòa A cũng không chứng minh B, C có cấu hình giống hệt.

Người đã chọn được nhóm diện tích nên bắt đầu từ cửa vào căn, lần theo hành lang tới lõi thang rồi xem mặt thoáng. Cách đọc này cho biết căn nằm ở vị trí nào trong tầng, thay vì chỉ nhìn hình nội thất của một layout tách rời.

Bảng diện tích trên mặt bằng Gamuda Central Park tòa A

Đây là diện tích trong chú giải của một sơ đồ, chưa có thông tin đầy đủ để xác nhận đó là diện tích tính tiền của từng căn. Dải 41,4–103,3 m² từng được Gamuda Land giới thiệu ở trang Central Residence là một bộ dữ liệu khác. Giữ nguyên tên tài liệu và phạm vi giúp tránh ghép hai đầu dải thành một bảng sản phẩm mới.

Phần chọn loại căn theo số người ở được dành cho các loại căn hộ Gamuda Central Park và nhu cầu sử dụng. Trang này tập trung cách đọc bản vẽ tầng, đối chiếu ký hiệu và diện tích trước khi chuyển sang bước so sánh sản phẩm.

Thư viện mặt bằng Central Residence: sơ đồ tiện ích và tám layout căn hộ

Bộ bản vẽ tham khảo dưới đây giữ nguyên ảnh đang có trên website. Nhấn từng ảnh để mở bản lớn, đọc chú giải và kích thước. Có thể mở bản lớn mặt bằng tầng điển hình tòa A để đối chiếu ký hiệu. Các layout rời cần đặt cạnh sơ đồ tầng tòa A, vì chỉ một chữ loại A hoặc B chưa xác định được vị trí của căn trong công trình.

Vì sao layout 1PN Central Residence ghi khác diện tích sơ đồ tầng?

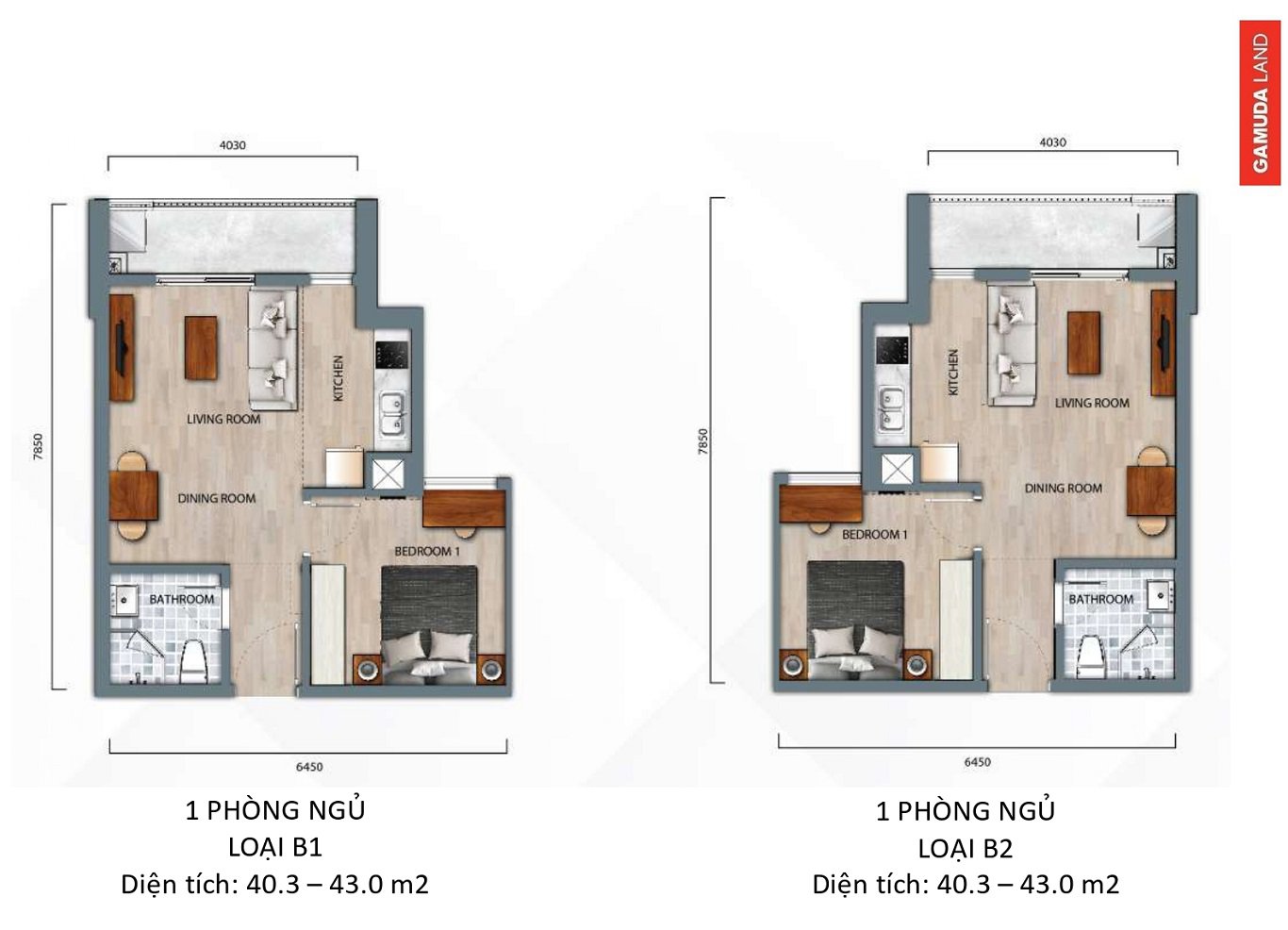

Ảnh rời 1PN loại B1 và B2 ghi 40,3–43,0 m² cho cả hai phương án. Trong khi đó, chú giải sơ đồ tầng tòa A ghi loại B 40,4–41,3 m². Chưa có số phiên bản hoặc bảng đối chiếu để giải thích đầy đủ khác biệt, nên không chọn một dải rồi tự thay dải còn lại.

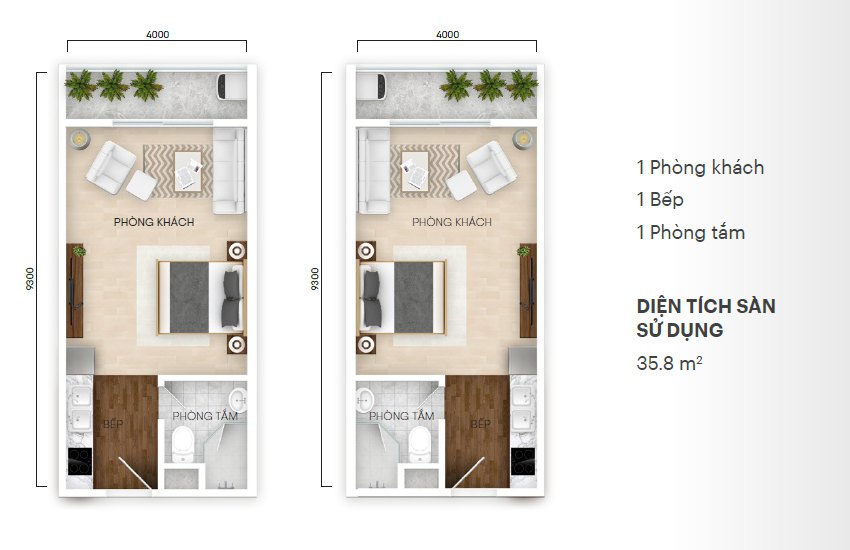

Layout Studio rời ghi 35,8 m², nằm trong khoảng 34,6–36,9 m² của nhóm Studio trên tầng. Điều đó cho thấy có thể đọc công năng của một phương án, nhưng chưa xác định phương án 35,8 m² áp vào tất cả ký hiệu ST. Mỗi căn cần được nối với tòa, tầng, trục và bản vẽ kèm theo.

Trong thực tế đọc tài liệu, cần giữ cả hình vẽ lẫn phần chữ bên dưới. Nếu ảnh bị cắt chú giải, thiếu hướng Bắc hoặc không thấy mã bản vẽ, hãy bổ sung đúng trang đó trước khi so sánh. Chỉ nhìn hai sơ đồ nội thất đối xứng chưa xác nhận chúng có cùng diện tích tính tiền.

Đọc hướng căn, hành lang và lõi thang trên mặt bằng HH2

Mũi tên Bắc nằm ở góc sơ đồ tòa A. Hướng ban công cần được đọc theo đường bao thực tế của căn rồi đối chiếu mũi tên, không mặc định phía trên màn hình luôn là Bắc khi ảnh đã xoay. Vị trí cửa chính và phía lấy sáng là hai yếu tố khác nhau.

Vùng màu xanh lá của lõi thang và vùng xám của hành lang giúp nhận diện lối đi từ cửa căn. Khi chọn trục, kiểm tra cửa có đối diện lối ra thang, nút giao hành lang hoặc phòng kỹ thuật hay không. Những chi tiết này liên quan sự riêng tư và cách sử dụng hằng ngày; bản vẽ chỉ cho tương quan không gian, chưa đo được tiếng ồn.

Đối với căn ở đầu nhánh, xem cả cửa sổ phòng ngủ, ban công và công trình lân cận. Một nét mở trên mặt bằng không xác định tầm nhìn lâu dài. Cần đặt vị trí căn cạnh quy hoạch HH2 Gamuda và chức năng các ô đất xung quanh để hiểu bối cảnh bên ngoài.

Diện tích thông thủy căn hộ Gamuda được hiểu như thế nào?

Điều 143 Luật Nhà ở quy định diện tích sử dụng căn hộ tính theo kích thước thông thủy. Phần tính gồm tường ngăn phòng bên trong và diện tích ban công, lô gia theo quy định; phần không tính gồm tường bao, tường phân chia các căn và các phần sàn có cột, hộp kỹ thuật thuộc phạm vi điều luật.

Do đó, không lấy chiều rộng lớn nhất nhân chiều dài lớn nhất trên một layout có đường bao không đều để suy ra diện tích sử dụng. Phép tính hình chữ nhật bao ngoài có thể gồm phần không thuộc căn hoặc bỏ qua cách trừ cột, hộp kỹ thuật. Hình nội thất cũng không thay bản vẽ kích thước phục vụ xác định diện tích.

Khi có phụ lục căn hộ, so diện tích ghi bằng chữ, cách tính và đường bao trên bản vẽ. Với phòng, đo khoảng trống sử dụng sau khi đặt giường, tủ và mở cửa. Cùng diện tích tổng nhưng tổ chức không gian khác nhau sẽ cho khả năng bố trí nội thất khác nhau.

Đọc sâu layout Studio, 1PN, 2PN và 3PN Central Residence

Mỗi nhóm dưới đây có trang đọc bản vẽ riêng. Trang mặt bằng tầng chỉ định vị nhóm, còn các trang layout đi sâu cửa, lô gia, khu bếp, phòng ngủ và khả năng bố trí sử dụng. Không cần mở thêm một trang chỉ đổi tên dự án mà giữ nguyên sơ đồ.

• Mặt bằng Studio Gamuda Central Park: đọc layout 35,8 m².

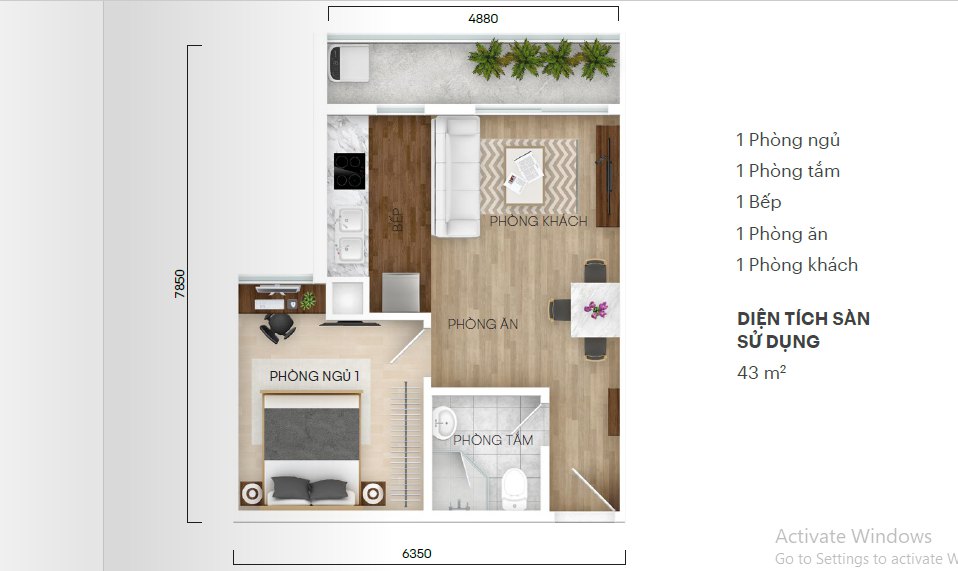

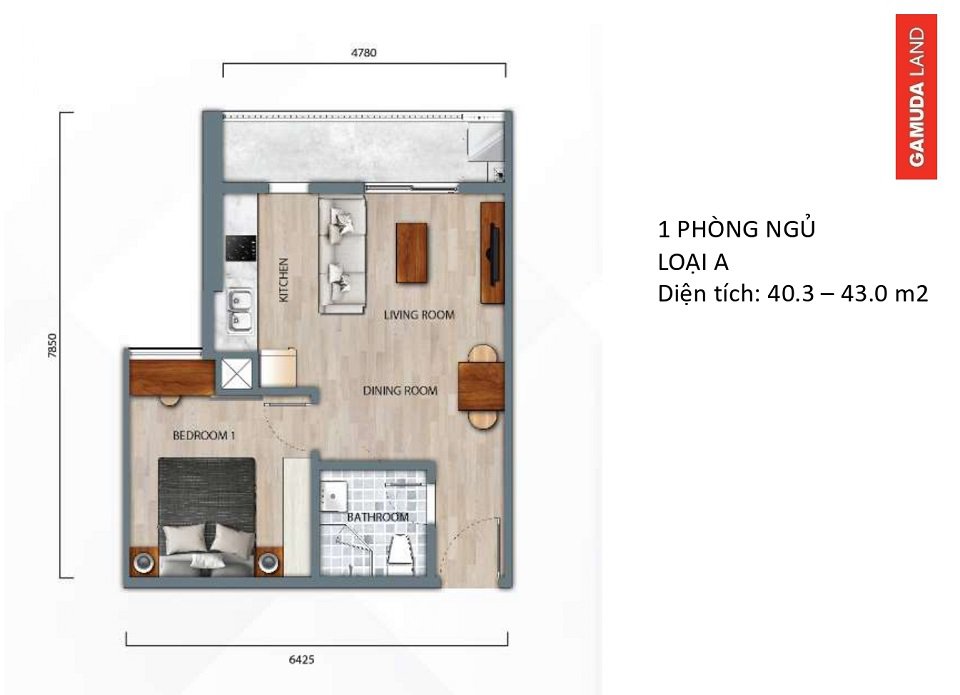

• Mặt bằng căn 1 phòng ngủ Central Residence: đối chiếu loại A/B.

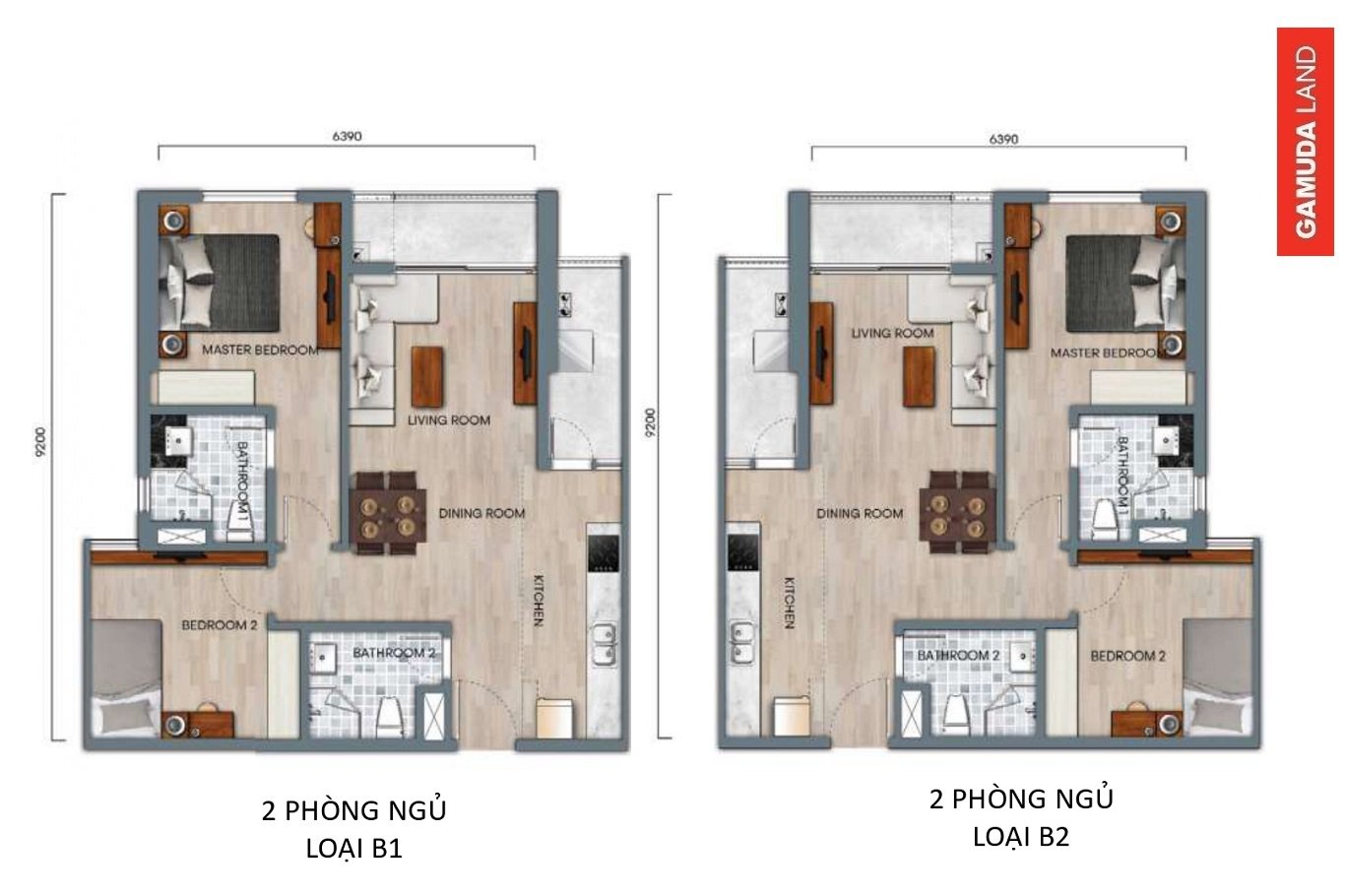

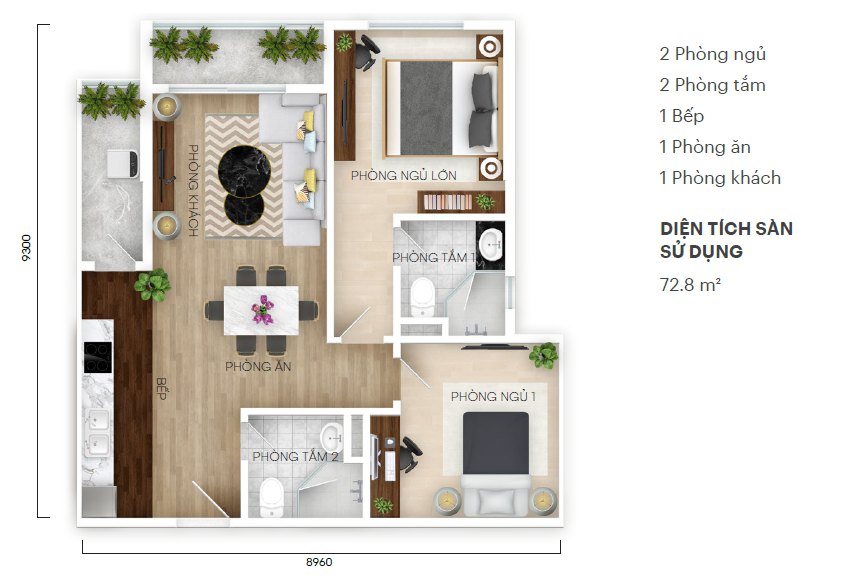

• Mặt bằng căn 2 phòng ngủ HH2 Gamuda: bố trí gia đình.

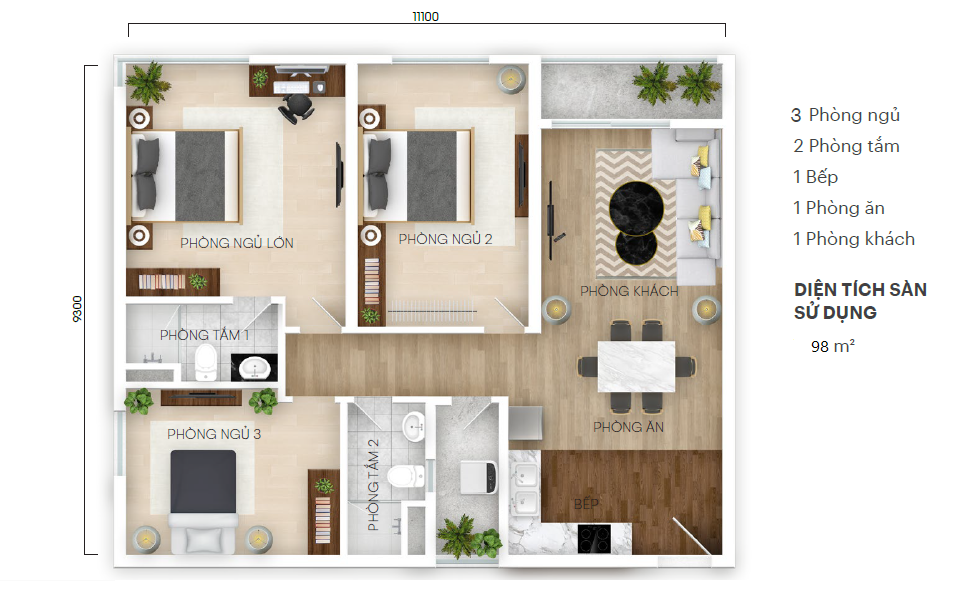

• Mặt bằng căn 3 phòng ngủ Gamuda Central Park: phòng riêng và không gian chung.

Khi đọc từng layout, ưu tiên chỗ sử dụng thực: lối từ cửa vào tới bếp, vị trí máy giặt, khoảng mở tủ và cách các phòng cùng tiếp cận khu vệ sinh. Những thông tin này có thể giúp rút gọn danh sách căn phù hợp trước khi tính ngân sách cho từng mã.

Sơ đồ khối đế và tầng hầm Central Residence cần đọc riêng điểm nào?

Hồ sơ tổng thầu mô tả ba tháp 40 tầng cộng tum, khối đế năm tầng và một tầng hầm rộng 34.930 m². Trang MEP cùng nhà thầu còn ghi mỗi tháp 35 tầng và hầm 34.950 m². Hai nguồn khác số liệu; cần đối chiếu phiên bản, không tự cộng năm tầng đế để giải thích chênh lệch. Đây là thông số tổng thể, chưa xác định số chỗ đỗ xe phân bổ cho mỗi căn. Khi có bản mặt bằng hầm, cần xem lối xe, đường dốc, khu kỹ thuật và các phần sử dụng chung theo thiết kế.

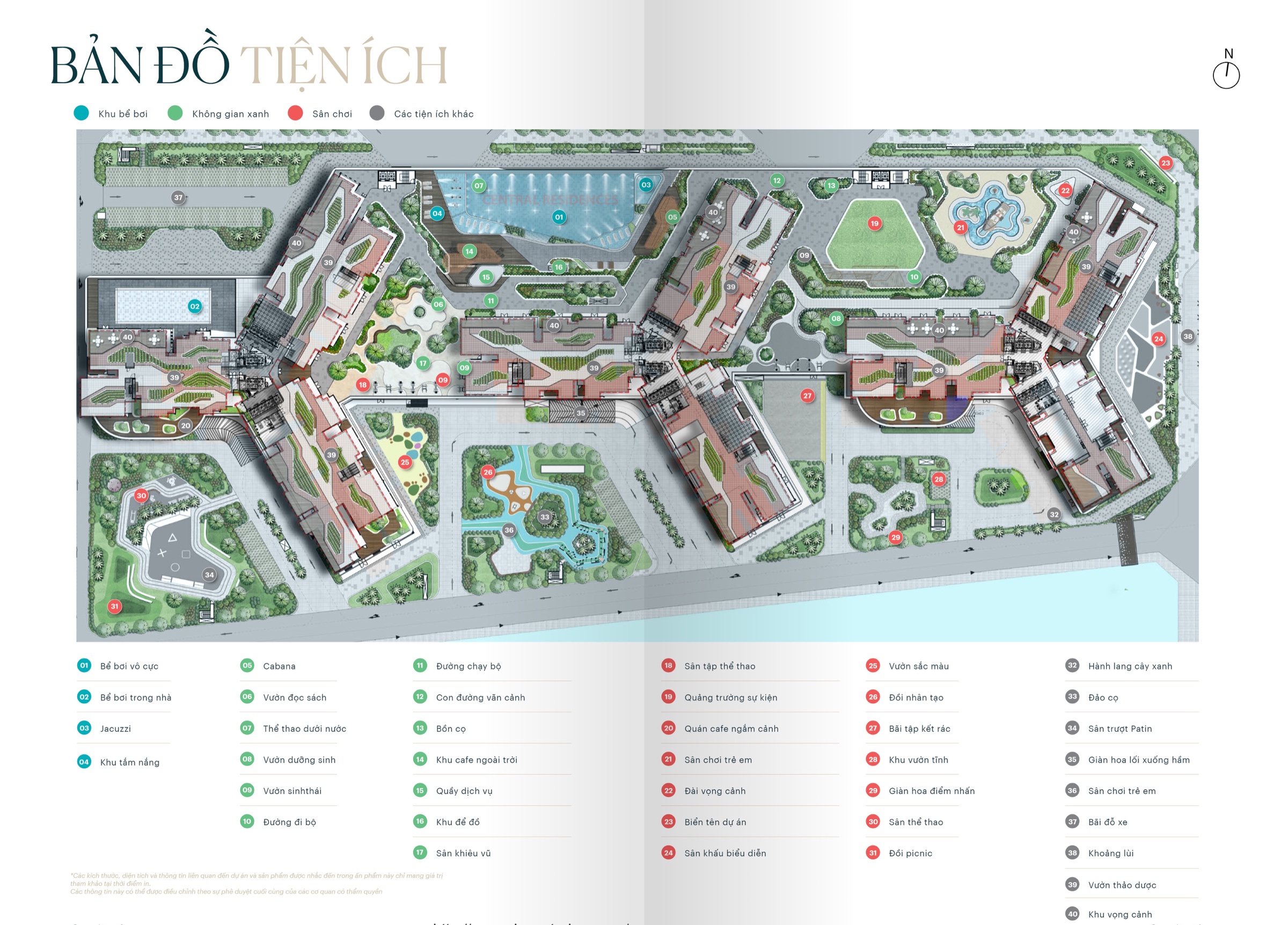

Tương tự, sơ đồ tiện ích đánh số nhiều vị trí trong bộ tài liệu đang có chỉ giúp nhận diện cách tổ chức không gian. Chức năng từng tầng khối đế, diện tích và đơn vị vận hành cần đi cùng hồ sơ phát hành. Không lấy một ô màu trong ảnh để quy thành quyền sử dụng độc quyền của người mua căn hộ.

Khi chọn căn ở gần khối đế, quan tâm khoảng cách tương đối với sàn tiện ích, mái và các hệ thống kỹ thuật. Đây là các mục để hỏi trong buổi tư vấn, không phải kết luận rằng một trục cụ thể có tiếng ồn hay bị hạn chế sử dụng.

Kinh nghiệm thực địa khi đối chiếu mặt bằng Gamuda Central Park

[MẠNH VIỆT BỔ SUNG: ảnh, ghi chú thực tế]

Ghi nhận cần có mã bản vẽ, ngày tiếp nhận và căn đang được trao đổi. Nếu đi khảo sát khu vực, lưu hướng đứng và hướng nhìn để đối chiếu vị trí tháp với sơ đồ. Những kích thước chưa đo không điền bằng tỷ lệ ước lượng từ ảnh. Bộ ghi chú này sẽ được bổ sung khi có khảo sát thực tế.
